几何结构对切削质量影响-- 前刀面的选择

前面形式与前角的选择是互相联系的。常用的前面形式有正前角平面形、正前角平面带倒棱形、负前角单面形、负前角双面形和正前角曲面带倒棱形五种。

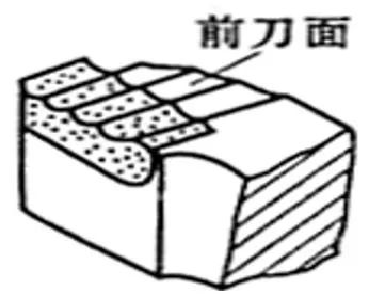

1，正前角平面形

正前角平面形式是一种最基本形式。它具有制造简单，能获得较锋利的切削刃的优点，但切削刃强度差，且不易断屑。一般精加工刀具、切削脆性材料用刀具、成形刀具及铣刀等多采用这种形式。

640

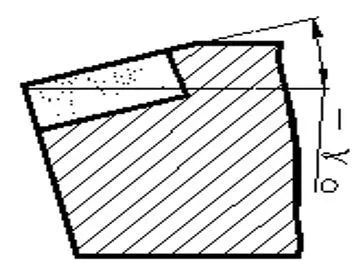

2. 正前角平面带倒棱形

这种前面形式是沿着主切削刃磨出很窄的棱边（称倒棱）而形成的。这样就提高了刃口强度和散热能力，改善了受力情况，从而提高了刀具耐用度。倒棱对于硬质合金和陶瓷等低强度、低冲击韧度的刀具材料，以及粗加工刀具等，保护切削刃的效果是显著的。有了倒棱，就可在不削弱切削刃强度的情况下取较大的前角。切削时切屑仍沿着前面流出，即倒棱并未改变原来的前角。倒棱与磨出负前角的前面是有原则区别的，关键是倒棱的宽度必须选择适当，不能过大，否则就变成负前角切削了。对于切削塑性材料的硬质合金，一般倒棱宽度bƳ1=(0.5-1.0)f，倒棱前角Ƴ01=-10° ̴ -5°；当粗加工铸、锻钢件或断续切削，且机床功率和工艺系统刚性足够时，可取倒棱宽度bƳ1=(1.5-2.0)f，倒棱前角Ƴ01=-15° ̴ -10° 。

640(1)
